Les réalisations des
ateliers Fives-Lille.

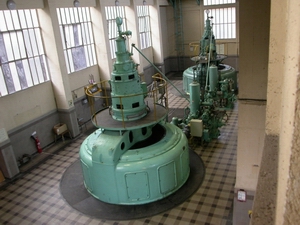

Ensemble de
deux alternateurs triphasés à Guenroc (Côtes d'Armor 22) |

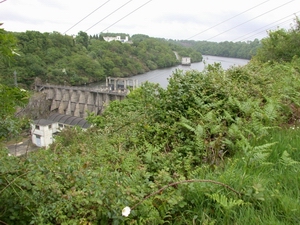

Vue générale
de la centrale hydroélectrique
du barrage de Rophemel
et de
son bassin de retenue, d'un volume de cinq millions de m3 sur le cours
d'eau la Rance. (Guenroc
- Côtes d'Armor)
|
|
Description
: Les deux alternateurs triphasés à axe vertical, situés au
rez-de-chaussée de la salle des machines, développent chacun une
puissance de 2650 kW - 3160 kVA, et ont une vitesse de 375 t/mn. Ils
sont dotés d' une excitatrice d' une puissance de 31, 6 kW, placée
dans leurs parties supérieures. Ils se situent juste au-dessus de
chacune des turbines dont l' arbre moteur leur transmet le
mouvement.
|
|

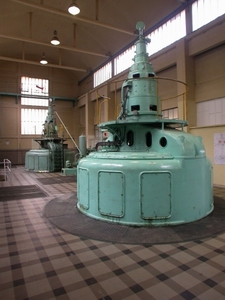

Vue
du
rez-de-chaussée de la salle des machines. |
Historique
Construits par la Compagnie de Fives-Lille dans les ateliers de
Givors, les deux alternateurs datent de 1937, année de la mise en
service de la centrale hydroélectrique de Rophemel.
Cette unité de production électrique, propriété d'EDF, est
toujours en production.
La centrale hydroélectrique
est toujours en activité. Deux turbines Kaplan, construites à
Genève par l'atelier des Charmilles en 1937, entraînent les deux
alternateurs qui produisent une puissance de 5mW. En 1966, les régulateurs
liés aux turbines sont rénovés.
Le barrage de Rophemel et sa vallée sont "site inscrit protégé"
depuis 1945. |

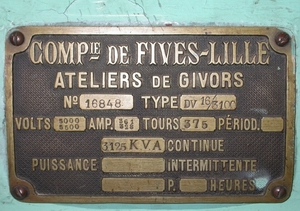

Plaque signalétique :
Compagnie de Fives-Lille - Ateliers de Givors
N° 16848 - Type DV16/31000 -
Volts : 5000/5500 - Amp. : 361/328 Tours : 375 - 3125 KVA. Continue
Auteur : Compagnie de Fives-Lille (constructeur)
Atelier : Ateliers de Givors (usine)
Lieu d'exécution : Givors, 69, Rhône-Alpes.
Date : 1937
Sources
: Patrimoine
Industriel
|
* * * |
Ile Maurice : L’Aventure
du Sucre
Logée dans
l’ancienne sucrerie de Beau Plan, à 300 mètres du Jardin de
Pamplemousses à l'île Maurice, au cœur même de la machinerie
d’autrefois, on peut visiter une exposition extraordinaire et
superbe sur le sucre.
Et quelle surprise de voir dans cette exposition un alternateur triphasé
de la Compagnie Fives-Lille construit dans les ateliers givordins en
1954.
|
Alternateur triphasé de 1954
Compagnie Fives-Lille Givors
Photos et Reportage Edith et
Denis (La Réunion) |
|
* * * |
